【導讀】隨著嵌入式系統、高速串行總線以及復雜混合信號系統持續演進，工程師在調試階段面對的信號復雜度正在快速提升。很多問題已經不再是簡單的頻率錯誤或邏輯電平異常，而是某一種低概率出現的突發波形、某一個特殊碼型下才會觸發的時序問題，甚至是僅在特定系統狀態下出現的瞬態異常。
對于工程師而言，這類問題往往最難定位。因?yàn)樗鼈儾⒉粫?huì)持續存在，而是隱藏在成千上萬次采集結果之中。傳統調試流程中，工程師通常需要長時間觀察屏幕、不斷修改觸發條件，甚至保存大量數據后進行離線分析。隨著系統復雜度不斷提升，這種方式正在變得越來越低效。
在這種背景下，示波器觸發技術也正在發生變化。相比傳統基于數值條件的觸發方式，越來越多工程師開始希望能夠“直接對波形本身進行篩選”。視覺觸發（Visual Trigger）正是在這種需求下發展起來的一種新型觸發方法。它通過圖形化方式定義目標波形特征，讓復雜信號捕獲從“人工尋找問題”轉變?yōu)椤白詣?dòng)識別問題”。
傳統觸發方式為何越來越難應對復雜系統
傳統示波器觸發系統，本質上是建立在“數值條件”基礎上的。無論是邊沿觸發、脈寬觸發、建立保持時間觸發，還是串行協議觸發，其核心邏輯仍然是通過固定閾值、時間參數或邏輯條件來定義目標事件。
這種方式在規則性較強的數字系統中非常有效。例如，在標準數字邏輯調試中，工程師只需要設置某一個電壓閾值或者特定脈沖寬度，即可穩定捕獲目標波形。
但隨著復雜系統的發展，很多問題已經無法簡單通過單一數值來描述。例如：
某些異常只在特殊數據組合下出現；
某些問題只會在特定振鈴形態下發生；
某些瞬態干擾同時包含時間特征與波形形態特征；
某些串行總線問題只在特定建立保持關系下才會觸發。
這意味著，工程師腦海中真正識別問題的方式，往往已經不再是“數值”，而是“圖形”。而傳統觸發系統的問題在于：工程師必須先把自己“看到的波形”，翻譯成復雜的數值條件。這不僅增加了調試復雜度，同時也限制了觸發系統對復雜問題的適應能力。
視覺觸發：讓示波器具備“圖形識別能力”
視覺觸發（Visual Trigger）的核心思路，是直接對波形進行圖形化匹配。與傳統硬件觸發不同，視覺觸發并不僅僅關注某一個邊沿或者單個時間參數，而是會掃描完整波形，并將其與顯示屏上的圖形區域進行比較。工程師可以直接在示波器屏幕上繪制觸發區域，例如矩形、三角形、六邊形、梯形以及自定義多邊形。隨后，系統會自動判斷波形是否進入這些區域，或者是否保持在區域之外。只有符合條件的波形，才會被真正顯示和保留。
這種方式最大的變化，在于它將“定義問題”的方式從“輸入?yún)?shù)”變成了“畫出問題”。對于工程師而言，這種交互方式更加符合真實調試習慣。因?yàn)樵诤芏嗲闆r下，工程師并不知道問題應該如何用數值描述，但他們往往能夠一眼看出“這個波形不正常”。視覺觸發實際上讓示波器開始具備某種“圖形識別”能力，使其能夠更加接近工程師真實觀察問題的方式。

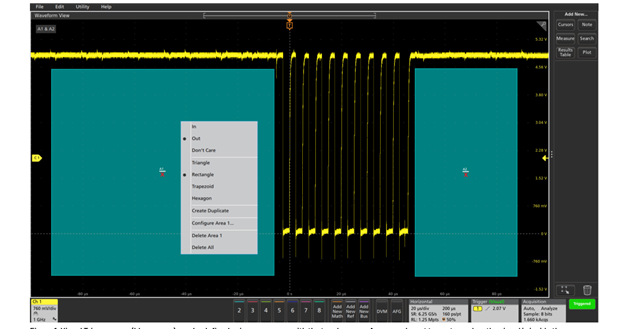

圖 1. 可以使用鼠標或觸摸屏定義視覺觸發區域（藍綠色），將區域設置為信號位于區域內部或外部時捕獲。
從“模板測試”到“真正篩選波形”
很多工程師第一次看到視覺觸發時，會認為它與模板測試類似。兩者確實都涉及圖形區域與波形比較，但它們的目標其實完全不同。傳統模板測試的核心，是判斷波形是否滿足Pass/Fail標準。系統會告訴用戶波形有沒有違規，但它并不會改變示波器實際采集與顯示的內容。
而視覺觸發則不同。視覺觸發真正做的，是“篩選波形”。系統會主動丟棄不符合條件的采集結果，僅保留目標事件。這意味著：
屏幕上看到的波形已經被自動篩選；
自動測量只會針對目標事件；
保存的數據中不會混入無關波形；
歷史回放也只會包含有效結果。
這種機制對于復雜系統尤其重要。因?yàn)樵诤芏嗲闆r下，真正的問題只占所有采集結果中的極少數。如果仍然采用傳統方式，工程師就需要手動從大量正常波形中尋找少量異常事件。而視覺觸發則能夠直接幫助工程師過濾掉大多數無關結果，從而顯著提升調試效率。
復雜突發信號：如何只捕獲“正確的突發”
在很多控制系統與串行總線系統中，突發型信號（Burst）是非常典型的問題來源。例如I2C時鐘突發、SPI傳輸窗口、PWM驅動脈沖以及某些周期性控制信號。
工程師往往并不希望看到所有突發，而只希望捕獲滿足特定條件的突發。傳統方式通常需要組合多個脈寬觸發、超時觸發以及序列觸發條件，配置復雜度很高，而且調試過程往往需要反復修改參數。
視覺觸發則可以通過多個圖形區域，直接定義目標突發的形態。例如：
在突發開始前定義禁止區域；
在目標脈寬結束后定義邊界；
要求波形始終保持在特定區域之外。
通過這種方式，系統即可自動篩選出滿足條件的目標突發。相比傳統方式，這種直接定義波形形態的方法更加直觀，也更適合復雜控制系統中的真實調試場景。

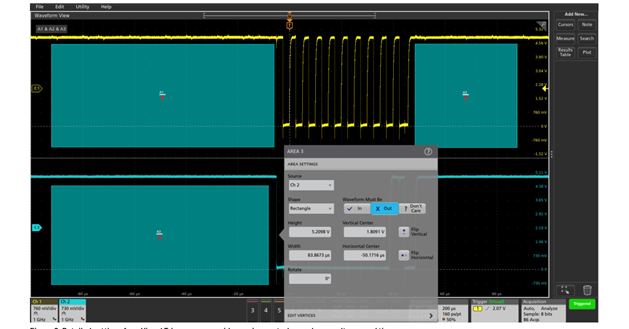

圖 2. 視覺觸發區域的詳細設置可對形狀、電壓和時間進行精確控制。
邏輯表達式：從單區域到復雜規則
當系統中同時存在多個視覺觸發區域時，邏輯表達式便成為實現復雜篩選條件的關鍵。工程師可以通過AND、OR等邏輯關系，對多個區域進行組合。例如：
所有區域必須同時滿足；
任意一個區域滿足即可觸發；
某一個區域必須違規而另一區域保持正常。
這種邏輯組合能力，使視覺觸發不僅僅是一個圖形工具，而真正具備了復雜規則篩選能力。在Tektronix 5系列MSO、4系列MSO以及6系列MSO平臺中，用戶可以直接在VISUAL TRIGGER面板中編輯邏輯方程，實現復雜波形條件組合。這意味著工程師能夠?qū)⒍鄠€(gè)波形特征同時納入判斷條件，從而更加精準地定位異常事件。

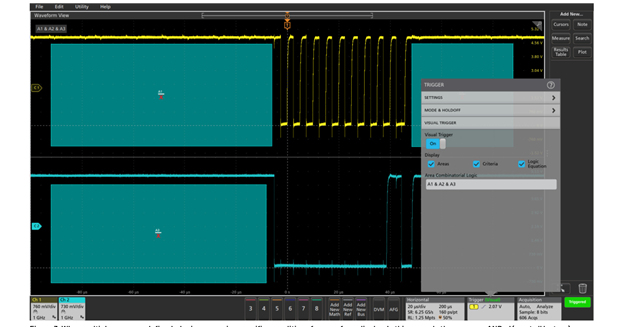

圖 3. 定義多個區域時，邏輯表達式會指定波形顯示條件。示例中，各區域進行 AND 運算（必須全部為真）。
串行總線分析：視覺觸發如何提升協議調試效率
在串行總線調試中，視覺觸發能夠?qū)崿F(xiàn)傳統觸發方式難以完成的復雜篩選。例如，在I2C總線案例中，工程師希望僅捕獲：
來自特定地址的數據包；
特定讀寫操作；
指定二進制數據內容。
通過多個視覺區域配合時鐘邊沿位置，系統能夠直接構建一個圖形化串行碼型觸發器。相比傳統串行協議觸發，這種方式不僅更加直觀，同時還能夠自由調整建立保持時間窗口，從而更接近真實系統行為。在復雜總線調試中，這種方法能夠幫助工程師快速定位協議異常、碼型錯誤以及偶發時序問題，減少大量無效波形帶來的干擾。
圖 4. 視覺觸發可用于定義復雜的捕獲條件。此示例捕獲特定的串行總線數據包。
復雜波形與振鈴分析
視覺觸發不僅適用于數字協議，同樣適用于模擬與電源信號分析。在很多高速電源或驅動系統中，工程師往往需要篩選具有特定振鈴特征的脈沖。例如：
振鈴幅度超過閾值；
特定脈寬后的振鈴；
特定時間窗口內的異常過沖。
傳統觸發方式很難同時描述這些復雜波形特征，而視覺觸發則可以通過編輯多邊形區域，直接定義目標波形輪廓。這種方法使示波器真正具備了“基于形狀識別波形”的能力。對于電源完整性分析、高速驅動系統以及復雜瞬態問題定位而言，這種能力能夠顯著降低異常波形搜索難度。

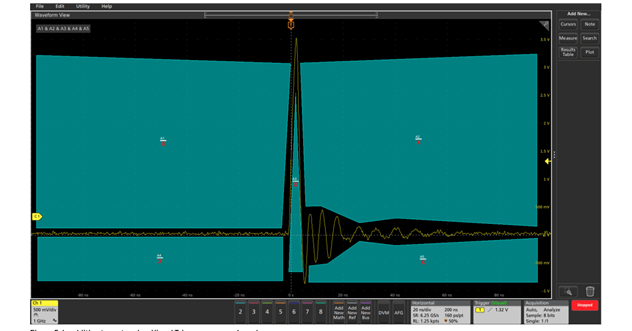

圖 5. 除矩形之外，視覺觸發區域也可以是多邊形。
無人值守監測：如何自動發現低頻異常
在長時間穩定性驗證中，很多問題只會低頻率出現。例如CAN總線偶發碼型錯誤、單位間隔異常、長時間運行后的抖動變化以及某些偶發協議違規。傳統方法通常需要工程師長時間觀察屏幕，或者保存海量數據后進行離線分析。而視覺觸發能夠通過模板化區域與無限余輝結合，僅保留違規事件。
在CAN總線案例中，通過在每個單位間隔中心放置六邊形區域，并將邏輯設置為OR關系，系統即可自動篩選出所有模板違規事件。這種方式尤其適用于無人值守測試與長期穩定性監測。對于長時間運行驗證而言，視覺觸發實際上相當于為示波器增加了一套自動異常篩選機制。

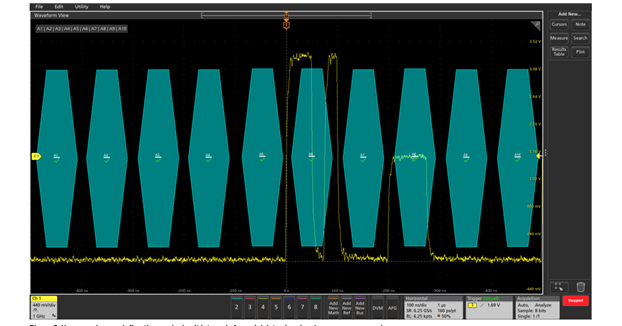

圖 6. 六邊形區域定義串行數據信號的標稱單位間隔，并揭示異常。
Tektronix視覺觸發方案：從“看波形”到“篩選波形”
針對復雜系統調試需求，Tektronix在5系列MSO、4系列MSO、6系列MSO以及7系列DPO平臺中提供了完整的視覺觸發能力。同時還能夠結合：串行協議分析、高級觸發、自動測量、波形搜索與歷史回放，構建完整的復雜信號篩選體系。
相比傳統人工尋找異常的方式，視覺觸發更像是在示波器中加入了一套圖形識別系統，使工程師能夠更加直觀地定義問題，并快速鎖定目標事件。這種從“采集波形”到“篩選波形”的轉變，也正在改變復雜系統調試流程。
結語：復雜系統調試正在進入“圖形化時代”
隨著高速數字系統、嵌入式平臺以及復雜控制系統持續發展，工程師面對的信號問題正在越來越復雜。未來的挑戰已經不再只是“能否采到波形”，而是：
如何快速找到真正重要的波形；
如何在海量數據中識別異常；
如何將復雜問題轉化為可重復驗證的測試條件。
視覺觸發的價值，正在于它改變了工程師與示波器之間的交互方式。通過將數值條件轉變?yōu)閳D形定義，示波器不僅能夠采集信號，更能夠幫助工程師理解并篩選復雜系統行為。而這，也正在成為下一代復雜系統調試的重要方向。
