【導讀】羅氏線圈（Rogowski Coil）電流探頭是一種高精度、寬頻帶、無磁飽和的交流電流測量工具。它最大的特點是采用了柔性、空心的線圈結構，這使其能夠輕松繞制在不規則導體上，且不存在傳統鐵芯互感器開路高壓的危險。
在測試應用中，它主要憑借以下核心優勢解決了諸多傳統探頭難以處理的問題：
無磁飽和效應：線圈不含鐵芯，從根本上避免了因大電流或直流偏磁導致的磁飽和問題，可準確測量高達數千安培甚至更大的電流，尤其適合新能源、電爐等大電流場景。
卓越的帶寬與高頻響應：具備從幾Hz到數十MHz的頻響范圍（部分高端型號可達100MHz），能捕捉到傳統探頭易丟失的高頻諧波或快速瞬態信號，是分析開關電源（SMPS）紋波和半導體開關特性的利器。
靈活的機械特性：線圈輕巧柔軟（部分線圈截面僅1mm），可以伸入致密的電路板中，直接套在TO-220封裝MOSFET或IGBT等功率器件的管腳上進行測量，無需斷開原有電路。
極低的電路干擾：插入阻抗幾乎為零，對被測電路的影響極小，確保了測量結果的真實性，尤其適合高頻或微弱信號的測試。
以下是羅氏線圈探頭在幾個關鍵領域的典型應用及場景分析：
一、電力電子與半導體測試
在第三代半導體（如SiC、GaN）和開關電源的研發中，電流通常具有高頻、大電流、快速跳變的特點。羅氏線圈在此類測試中表現優異：
1、半導體器件開關測試：直接測量MOSFET、IGBT的漏極電流，用于雙脈沖測試，評估器件的開關損耗和動態性能電源轉換器診斷：
2、分析功率轉換器（如UPS、逆變器）中的高頻電流波形，幫助工程師優化電路設計，解決電磁干擾（EMI）問題。
3、微小空間測量：利用極細的線圈探頭（1.0mm-1.7mm），可以輕松穿過TO-220等封裝器件的狹窄管腳，這是傳統鉗形表無法做到的。
二、電能質量與工業自動化
在工廠配電、電機驅動等場景下，電流通常包含復雜的諧波成分，且空間狹小難以接線：
1、變頻驅動（VSD）測試：準確測量變頻器輸入/輸出側的電流，分析諧波含量，評估電機驅動性能。
2、三相電能質量分析：配合電能質量分析儀（如Fluke或Mi550），無需拆線即可測量大電流母線的電能質量（諧波、不平衡度、驟升驟降等）。
3、能耗監測：在大電流開關柜或密集母線中，靈活的線圈可以方便地纏繞在母排上進行能耗計量。
三、新能源與電力系統
1、太陽能/風能發電監測光伏陣列或風機輸出的動態大電流，評估發電效率。
2、充電樁測試：用于電動汽車充電樁的電流檢測，確保充電過程的計量準確性和安全性。
3、電網故障檢測：在變電站中，用于實時監測輸電線路的電流變化，配合保護裝置快速定位線路故障。
四、特別應用：直流波紋測量
雖然羅氏線圈只能測交流，但特別適合測量疊加在大直流信號上的小交流波紋。由于不存在鐵芯飽和問題，它可以清晰地捕捉到直流電源或直流充電樁輸出端上的微小高頻紋波，這是評估電源品質的重要指標
羅氏線圈的選擇
選擇合適的羅氏線圈電流探頭，就像為一項測量任務找到最匹配的工具。核心思路是：從被測電流的特性和物理場景出發，逆向推導出探頭的關鍵參數。
第一步：確認電流是純交流，且頻率適合
這是最關鍵的前提。羅氏線圈無法測量任何恒定的直流分量，只能測量交流（AC）信號。確認你的信號頻率范圍是否在探頭的有效帶寬內。如果信號非常緩慢（接近直流），羅氏線圈并不適合。

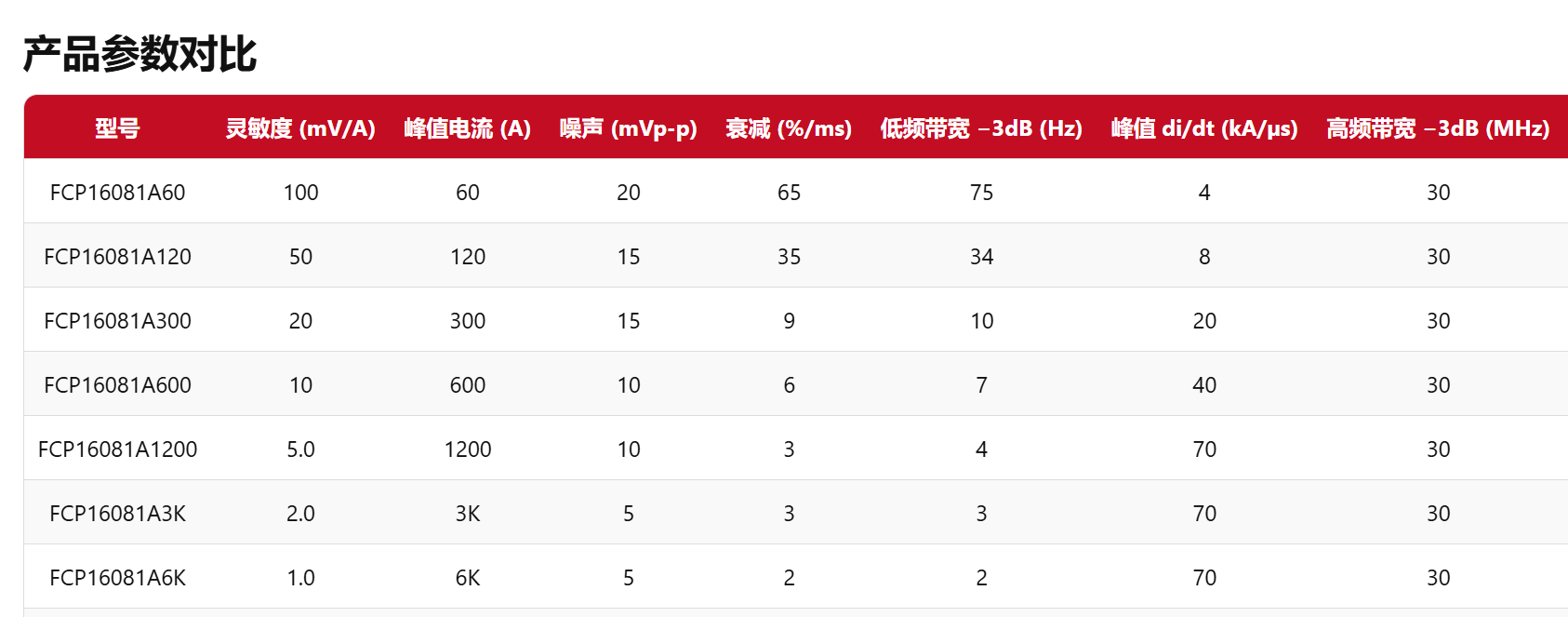

第二步：對照三個核心參數，圈定型號
量程 (Peak Current)：這是探頭能測量的最大電流峰值。選擇時，需要讓預期的最大電流峰值 (Ipeak) 不超過探頭量程的80%，留出安全余量。
帶寬 (Bandwidth)：決定了探頭能捕捉多快的信號。經驗上，探頭帶寬應為被測信號最高頻率的3-5倍。對于ns級上升沿的脈沖，則需要MHz到GHz級別的帶寬。
靈敏度 (Sensitivity)：決定了探頭能將多小的電流變化清晰地顯示出來。靈敏度越高（如10 mV/A），示波器上看的波形幅度就越大，越容易觀察微小電流。
第三步：檢查物理尺寸和接口，確保能用
線圈尺寸：檢查線圈能否穿過被測導體，或者繞在母排/線纜上。對于電路板上的密集管腳（如TO-220封裝的MOSFET），需要選擇線圈截面在2mm以下的超細型號；對于某些狹小空間線圈難以形成環型的場景，可以考慮叉形羅氏線圈。
