【導讀】在過程控制和工業自動化系統中，常常會遇到大共模電壓擺幅，這就需要靈活的模擬輸入，它能以高共模抑制性能處理大小差分信號，同時具有高阻抗輸入。本文介紹的電路就是高集成度的模擬前端信號調理電路圖，具有高集成度，可節省印刷電路板空間。

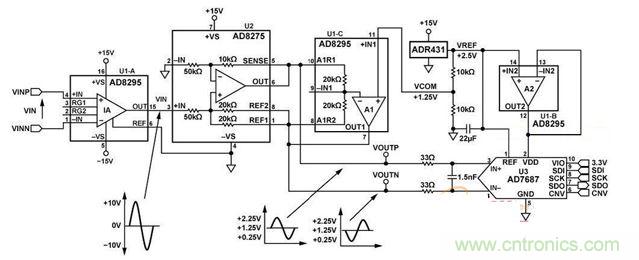

下圖所示電路是一個完整的且具有高集成度的模擬前端工業級信號調理器，它利用一個16位差分輸入PulSAR ADC對±10 V工業級信號進行數字轉換。該電路僅利用兩個模擬器件，來提供一路具有高共模抑制（CMR）性能的高阻抗儀表放大器輸入、電平轉換、衰減和差分轉換功能。由于具有高集成度，該電路可節省印刷電路板空間，為常見的工業應用提供高性價比解決方案。
在過程控制和工業自動化系統中，典型的信號電平最高可達±10 V.而來自熱電偶和稱重傳感器等傳感器的信號輸入則較小，因此常常會遇到大共模電壓擺幅，這就需要靈活的模擬輸入，它能以高共模抑制性能處理大小差分信號，同時具有高阻抗輸入。
