無線電發射機輸出的射頻信號功率，通過饋線（電纜或明線）輸送到天線，由天線以電磁波形式輻射出去，正常傳輸信號的頻率一般在10MHZ－1GHZ 范圍。電磁波到達接受地點后，由天線接受下來（僅僅接受極小一部分電磁波），轉變高頻電流，并通過饋線送到無線電接收機。但天線端口卻是一類非常容易遭受浪涌損壞的接口。
無線通信設備的外接天線端口一般需要與室外高處的天線連接以實現無線信號的收發，AV產品的天線端口也會與室外天線或CATV系統連接，這些接口都與室外引線連接。盡管室外高出的天線一般都應有避雷針保護。但是，一方面避雷針不能保護的很到位（不能對雷擊浪涌的感應瞬態電壓作有效的防護）；另一方面，這些室外天線很可能由用戶自行安裝（如農村的室外電視天線），保護措施缺失；另外，產品的天線均為長期連接，除非產品移動，一般連接好后不會經常斷開。這些特點決定了產品天線端口很容易遭受浪涌的沖擊，不幸的是與產品天線端口相連接的電路都是對浪涌非常敏感的低壓電子電路，因此，對天線端口的浪涌保護非常必要。下圖為瞬雷電子技術部做的防護方案，請工程師朋友們看一下！
器件選型：GDT: SPA090F
STAR FILTER: SF5
GDT: TUSD03FB
防護等級：IEC61000-4-2: LEVEL4:Contact 8kv ; Air:15kv
IEC61000-4-5: 10/700us LEVELX : 6KV
IEC61000-4-5: 1.2/50us&8/20us LEVEL4:4KV
備 注：（如需提高防護等級，更換部分器件即可滿足）

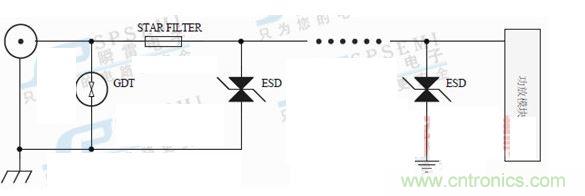

射頻同軸天線端口組合保護電路如圖1所示。該電路前級保護電路由氣體放電管構成，該器件通流量大，可有效對大的浪湧能量進行吸收和泄放。中間級為我司明星濾波器,起到延時退偶的效果，后級保護電路由ESD構成，對前級放電管的殘壓進行進一步的吸收和鉗位，把殘壓降低到後端電路可承受的範圍內。最后一級ESD是防止中間電路在雷擊瞬間產生諧波對后端的干擾。這種保護電路的工作頻率可達到2GHZ，請工程師朋友們放心使用！
