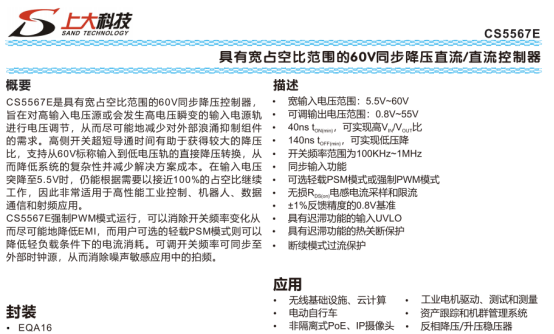

CS5567E是一款具有寬占空比范圍的高性能同步降壓控制器，輸入電壓范圍5.5~60V，輸出電壓可調0.8~55V，適用于無線基礎設施、云計算、工業電機驅動、電動自行車、IP攝像頭及反相降壓/升壓穩壓器等場景。采用EQA16封裝，工作結溫-40℃~125℃，環境溫度-40℃~85℃，熱阻45℃/W，底部帶散熱片，需搭配PCB散熱設計保障高壓大電流場景穩定運行。
核心特性突出，高側開關最小導通時間僅40ns，支持高輸入輸出電壓比，輸入電壓突降至5.5V時仍能以接近100%占空比工作；開關頻率可通過外部電阻在100KHz~1MHz范圍內調節，也可通過SYNCIN引腳與外部時鐘同步，消除拍頻噪聲。提供輕載PSM模式（浮空或接地選擇）與強制PWM模式（接VCC選擇），PSM模式降低輕載功耗，強制PWM模式抑制EMI，適配不同噪聲與功耗需求。
具備完善保護與控制功能：內置0.8V基準電壓（精度±1%），支持無損電感電流采樣和限流，ILIMIT引腳可編程電流限制閾值；輸入欠壓鎖定（UVLO）帶遲滯功能，175℃熱關斷保護（20℃滯回），斷續模式過流保護（打嗝模式），保障系統可靠運行。支持軟啟動與電壓跟蹤功能，軟啟動時間通過SST引腳電容可調，跟蹤功能適配主從電源同步需求，滿足DSP、FPGA等設備的內核與I/O電壓跟蹤場景。
一、CS5567的特性
寬輸入電壓范圍:5.5V~60V
可調輸出電壓范圍:0.8V~55V
40ns ton(min)可實現高Vin/Vout比
140ns toff(min)可實現低降壓
開關頻率范圍為100KHz~1MHz
同步輸入功能
可選輕載PSM模式或強制PWM模式
無損Rds(on)電流采樣和限流
±1%反饋精度的0.8V基準
具有遲滯功能的輸入UVLO
具有遲滯功能的熱關斷保護
斷續模式過流保護
二、CS5567的應用信息

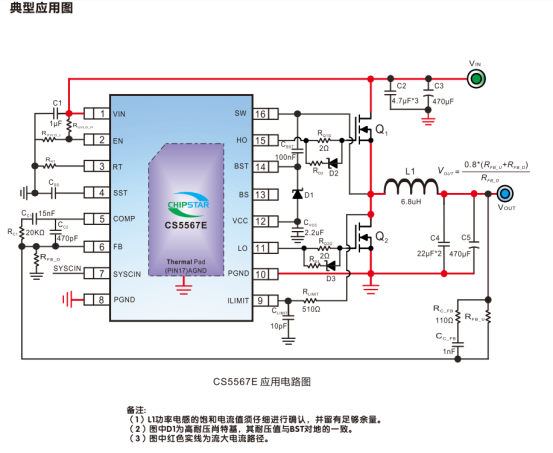

1、典型應用圖

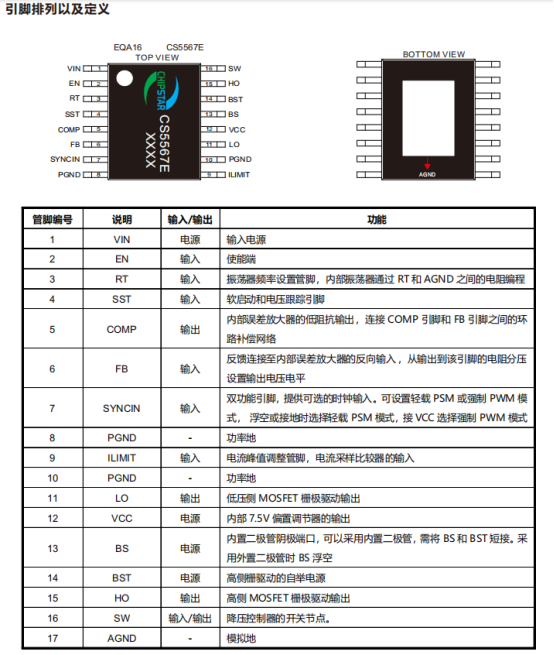

2、引腳排列及定義

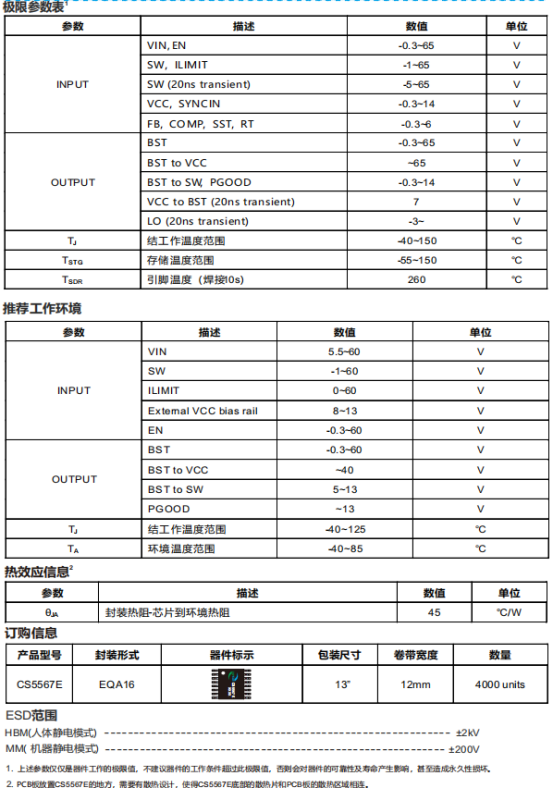

3、基礎參數
結語
CS5567E以寬電壓適配、高頻高效、多模式兼容及全方位保護的核心競爭力，精準覆蓋了從工業控制到消費電子的多元高壓供電場景。無論是高輸入輸出電壓比的嚴苛要求，還是不同工況下的噪聲與功耗平衡需求，亦或是系統可靠運行的保護訴求，其均能通過靈活的參數調節與精準的控制功能從容應對。配合EQA16封裝的散熱設計優勢，CS5567E為各類高壓電源系統的設計提供了高性價比、高可靠性的核心器件選擇，助力提升終端產品的供電性能與市場競爭力。
