【導讀】高速信號系統中，接口與線纜的匹配至關重要。LVDS等差分信號因抗干擾等優勢廣泛應用，其傳輸需100Ω左右差分阻抗匹配。SerDes芯片搭配屏蔽差分線纜可簡化設計。本文聚焦ADI/Maxim相關技術，解析核心要點，給出線纜選型、兼容替代建議，助力解決信號完整性問題。
高速接口與線纜匹配：技術要點
在現代高速信號系統設計中，接口類型與所用線纜的阻抗、傳輸特性緊密相關。以下是幾個關鍵技術點 ——
差分信號與 LVDS：許多 ADI/Maxim 的高速數據接口（例如差分 LVDS 驅動器／接收器）使用低電壓差分信號 (Low-Voltage Differential Signaling, LVDS)，相比 CMOS/TTL 單端信號具有更低的電磁干擾 (EMI)、更好的抗共模干擾能力，以及更高的數據速率和信號完整性。
差分阻抗匹配：為了確保 LVDS 等差分信號在長線纜或連接器中的穩定傳輸，線纜、連接器和 PCB traces（走線）的差分阻抗一般需保持在約 100 Ω。
SerDes／串行鏈路 + 差分線纜：對于需要將并行數據轉換為高速串行、然后通過差分線纜傳輸?shù)膱鼍埃珹DI/Maxim 的 Serializer/Deserializer (SerDes) IC（例如某些產品）通常配合高品質差分線纜（如屏蔽雙絞線 STP，或雙絞細同軸線纜）使用，可有效縮減針腳數量、簡化 PCB 布局、降低串?dāng)_與 EMI。
長距離與穩定性：以某些 deserializer 為例，在合適線纜條件下，支持?jǐn)?shù) Gbps 的串行負載速率，通過恰當?shù)木€纜與連接器，可實現長距離穩定傳輸。
因此，在選用 ADI/Maxim 高速信號線纜組件時，應特別關注線纜的差分阻抗、屏蔽性能、線纜結構（雙絞 vs 同軸 vs 屏蔽雙絞）、連接器類型，以及與所用 IC 接口 (LVDS / SerDes / GMSL 等) 的匹配情況。

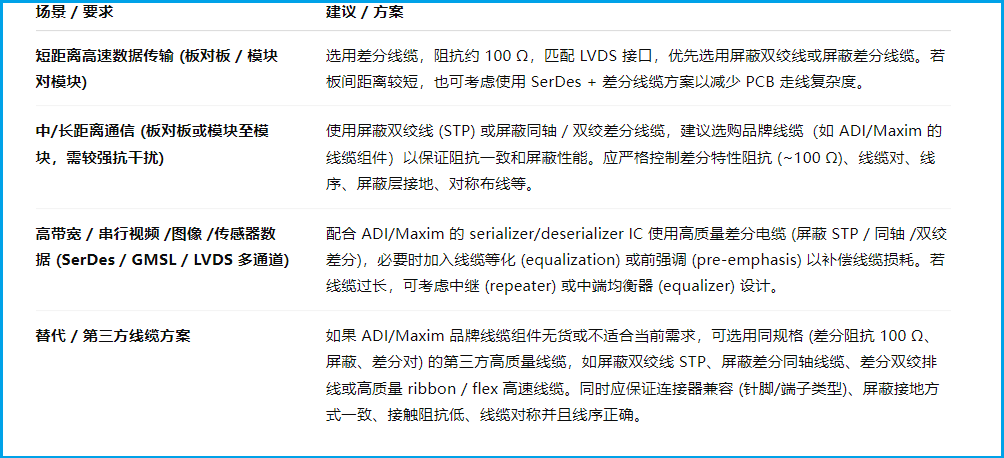

選型與兼容 / 替代方案參考與建議
為了幫助實際工程設計或采購，這里給出選型建議，并討論線纜組件的兼容與潛在替代方案 —
建議：
在設計階段，就應根據所用接口 (LVDS / SerDes / GMSL) 明確差分阻抗、最大傳輸速率、線纜類型與長度、連接器類型等參數，以便選型準確；
如果目標是穩定、高可靠、低噪聲、適應工業環境，優先選用原廠 (ADI/Maxim) 或品質同級的屏蔽差分線纜組件；
如果采購受到限制，也可以考慮第三方替代，但務必保持差分阻抗、屏蔽、線纜結構、連接器類型一致 — 否則容易引入信號完整性問題 (反射、丟包、抖動、干擾)；
對于長距離或高頻數據傳輸 (多百 Mbps ~ 數 Gbps)，建議對線纜進行仿真 / 測量 (例如阻抗測試、串?dāng)_測試、插損測試)，并在必要時加入等化器 (equalizer) 或前強調 (pre-emphasis)。
為什么選擇 ADI/Maxim 品牌線纜組件
品牌可靠：作為全球領先的模擬/混合信號與高速接口方案供應商，ADI (含 Maxim) 對信號完整性、接口規范 (如 LVDS, SerDes, GMSL) 與兼容性有深刻理解，其線纜組件通常針對其 IC 進行了優化。
穩定性與一致性：原廠線纜組件在阻抗、屏蔽、線纜結構、連接器設計等方面一致性好，適合要求嚴苛、長時間穩定運行的工業／通信／視頻／數據采集系統。
兼容性強：針對常見高速接口 (LVDS, 串行差分, SerDes, GMSL 等) 設計，能夠直接與 IC 搭配使用，減少信號完整性問題和兼容性風險。
高速接口線纜選型需緊扣阻抗、速率等參數，優先選ADI/Maxim原廠組件以保障穩定兼容。若選第三方替代，需確保關鍵特性一致，高頻長距傳輸建議測試優化。ADI/Maxim組件經IC優化，一致性與兼容性強，是嚴苛場景的可靠之選，為系統穩定運行保駕護航。
